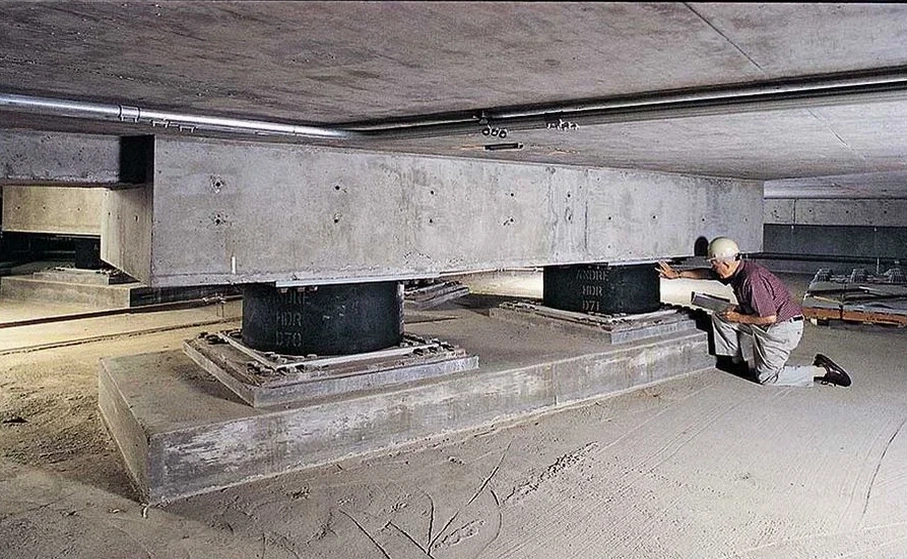

El montaje de un sistema de aislación sísmica de base en Arica comienza con la especificación precisa de los dispositivos elastoméricos de alto amortiguamiento o los deslizadores de superficie cóncava. En esta ciudad, donde la subducción de la placa de Nazca genera eventos de magnitud considerable con relativa frecuencia, estos aisladores se instalan entre la fundación y la superestructura para desacoplar el movimiento del suelo del edificio. El diseño implica modelar la respuesta no lineal de cada dispositivo, considerando la rigidez horizontal post-fluencia y el amortiguamiento efectivo que proveen. Para proyectos sobre el casco histórico o en el sector de Chinchorro, donde los perfiles de suelo pueden variar, complementamos el análisis con un estudio de MASW que verifica la clasificación sísmica del subsuelo según la NCh433, asegurando que el espectro de diseño de entrada para los aisladores sea el correcto.
En la zona de mayor aceleración sísmica de Chile, un correcto diseño de aislación basal reduce las fuerzas de diseño en más de un 70%, protegiendo la inversión y la operación continua del inmueble.
Enfoque y alcance del trabajo
Consideraciones locales
La geología de Arica está dominada por la presencia de la Formación El Morro y potentes depósitos aluviales del río San José, que en algunos sectores alcanzan más de 80 metros de espesor sobre el basamento rocoso. Esta configuración, combinada con la cercanía al área de ruptura de grandes terremotos de subducción, genera un cóctel de riesgo sísmico que exige un diseño de aislación de base particularmente cuidadoso. El mayor peligro no es solo la intensidad del sacudimiento, sino el contenido de frecuencias: los suelos profundos pueden amplificar ondas de período largo que justamente coinciden con el período del edificio aislado, anulando el beneficio del sistema si no se modela correctamente. Un diseño que ignore la resonancia sitio-estructura en estos depósitos aluviales podría resultar en desplazamientos excesivos del sistema de aislación, golpeteo contra los muros perimetrales del foso sísmico, o incluso la falla frágil de los dispositivos ante un sismo máximo considerado.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normas de referencia
NCh 2745.Of2013 - Análisis y diseño de edificios con aislación sísmica, NCh 433.Of1996 Mod. 2012 - Diseño sísmico de edificios, NCh 2369.Of2003 - Diseño sísmico de estructuras e instalaciones industriales, ASCE/SEI 7-16 - Minimum Design Loads - Chapter 17: Seismic Isolation, NCh 1508.Of2014 - Geotecnia - Estudio de mecánica de suelos
Servicios complementarios
Diseño de Dispositivos Elastoméricos (HDRB)
Especificamos aisladores de caucho natural con núcleo de plomo o sin él, definiendo diámetros, alturas de goma y número de capas para lograr la rigidez horizontal objetivo y la capacidad de desplazamiento requerida por la NCh2745. Incluye el diseño del plinto de conexión y el sistema de fijación a la fundación.
Diseño de Sistemas de Péndulo Friccional (FPS)
Para edificios con cargas verticales muy altas o requerimientos de re-centrado automático, diseñamos deslizadores de superficie cóncava con radio de curvatura y coeficiente de fricción dinámica ajustados al espectro sísmico de Arica. El modelo captura la variación de rigidez y amortiguamiento con la velocidad y la presión de contacto.
Modelación No Lineal Tiempo-Historia
Realizamos análisis dinámicos no lineales con registros sísmicos chilenos representativos de subducción, escalados al espectro de sitio según la NCh2745. Modelamos el comportamiento histerético de cada aislador, verificando derivas de piso, estabilidad de los dispositivos y la holgura del foso sísmico para el sismo máximo posible en Arica.
Parámetros típicos
Preguntas comunes
¿Qué tipo de edificios en Arica justifican la inversión en aislación sísmica de base?
La aislación sísmica de base es técnicamente viable para cualquier edificio de hormigón armado o acero de baja a mediana altura, pero la justificación económica se da en proyectos donde la continuidad operacional es crítica. En Arica, esto incluye hospitales, centros de datos, edificios corporativos con equipamiento sensible, y edificios residenciales de alto valor. La inversión adicional en la interfaz de aislación, que puede representar entre un 5% y un 10% del costo estructural, se recupera con creces al evitar daños estructurales y no estructurales tras un sismo severo, además de la protección del contenido interior.
¿Cuánto cuesta el diseño de un sistema de aislación sísmica de base para un edificio en Arica?
El diseño completo de ingeniería de detalle para un sistema de aislación sísmica de base en Arica, incluyendo el modelo estructural no lineal, la especificación de aisladores, los planos de foso sísmico y las conexiones de servicios, se sitúa en un rango de $2.106.000 a $3.583.000, dependiendo de la complejidad geométrica del edificio y la cantidad de dispositivos a especificar. Este valor no incluye la fabricación ni el montaje de los aisladores, que cotizamos directamente con los proveedores homologados una vez aprobado el diseño.
¿Qué normativa chilena regula el diseño de edificios con aislación sísmica?
En Chile, el diseño y análisis de edificios con aislación sísmica de base está regido por la norma NCh 2745.Of2013 «Análisis y diseño de edificios con aislación sísmica». Esta norma establece los procedimientos de análisis estático equivalente y dinámico modal espectral, así como el análisis de respuesta en el tiempo, los límites de deriva, los requisitos de ensayo de prototipos de aisladores según NCh 2746, y las inspecciones durante la vida útil. Complementan este marco la NCh 433 para el sismo de base fija de referencia, y la ASCE 7-16 para criterios internacionalmente aceptados sobre el sismo máximo considerado.
¿Cómo afecta el tipo de suelo de Arica al diseño de los aisladores sísmicos?
Los suelos de Arica, particularmente los depósitos aluviales del río San José y los suelos finos salinos de la terraza costera, pueden modificar significativamente el contenido de frecuencias del movimiento sísmico en superficie. Un suelo blando tipo D o E según la NCh433 puede amplificar ondas de período largo, justo en el rango donde opera un edificio aislado. Por eso, nuestro diseño siempre parte de una campaña geofísica con MASW y refracción sísmica para clasificar el perfil de suelo y obtener el espectro de respuesta específico del sitio. Con ese dato, ajustamos la rigidez horizontal de los aisladores para evitar cualquier posible resonancia con el depósito de suelo.
