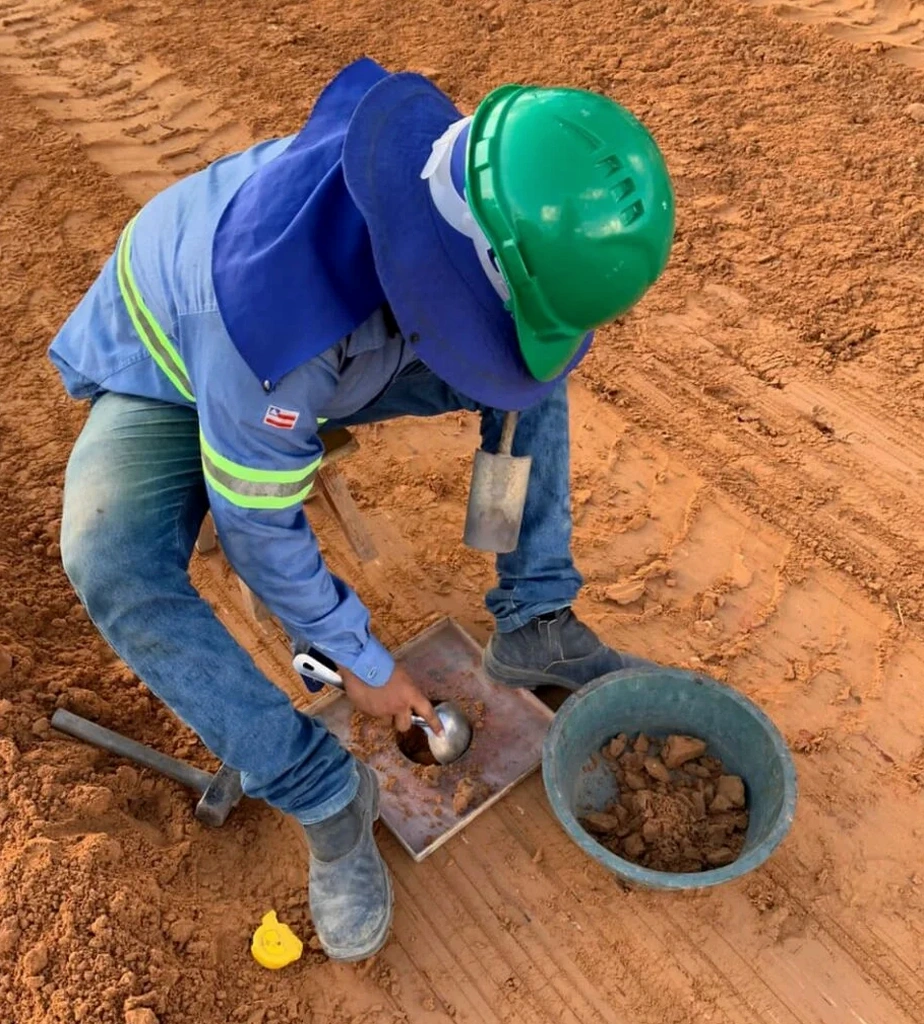

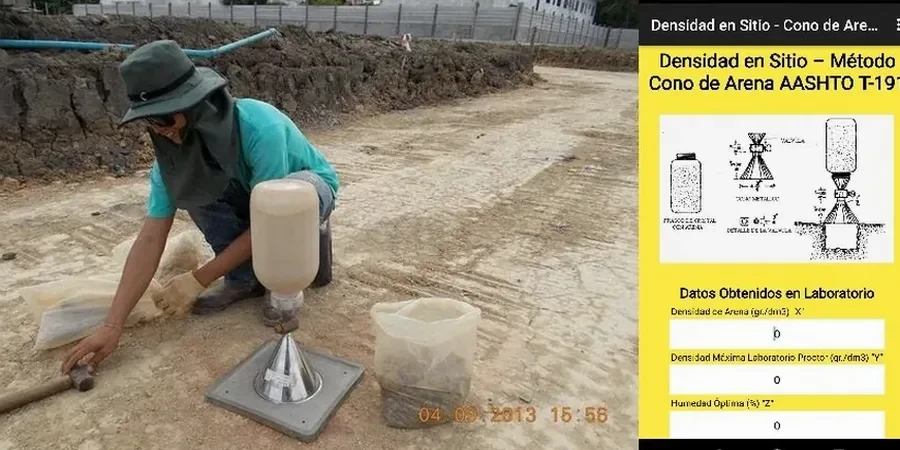

El valle de Azapa y los tablazos costeros de Arica presentan depósitos de arenas eólicas y suelos con alta concentración de sales que complican cualquier programa de compactación. La densidad de campo con cono de arena, ejecutada bajo la norma NCh1516 Of.79, permite verificar in situ si el material colocado alcanza el grado de compactación especificado — y en esta ciudad el dato de laboratorio previo con ensayos Proctor es indispensable porque la curva de compactación se desplaza con contenidos salinos superiores al 2%. Los rellenos estructurales para los nuevos conjuntos habitacionales del sector norte, sobre depósitos cuaternarios no consolidados, exigen controles cada 500 m² de capa compactada; nuestro equipo técnico ejecuta el ensayo en menos de 20 minutos por punto y entrega el informe con densidad húmeda, densidad seca, humedad de terreno y porcentaje de compactación referido al Proctor Modificado. En obras de pavimentación sobre la ruta 5 Norte, donde la subrasante se encuentra a menos de 1.5 m del nivel freático en algunos tramos, combinamos el control de densidad con monitoreo de excavaciones para asegurar estabilidad durante la apertura de caja.
Un control de densidad con cono de arena mal ejecutado en suelos salinos puede subestimar la compactación real en más de un 8%, comprometiendo la capacidad de soporte de la losa de fundación.
Enfoque y alcance del trabajo
Consideraciones locales
El desarrollo portuario de Arica desde mediados del siglo XX implicó rellenos masivos sobre antiguas líneas de costa y depósitos de guano fosilizado, materiales que al ser removidos y recompactados sin control de densidad generan asentamientos diferenciales severos. La norma NCh433.Of1996 Mod.2009 clasifica la zona como sísmica 3, con aceleraciones efectivas que exigen un 95% de la densidad máxima seca del Proctor Modificado en todo relleno bajo fundaciones. Un relleno estructural que quede al 88% de compactación en los estratos superiores del tablazo costero puede colapsar por humedecimiento cuando el riego de áreas verdes eleva la napa colgada — hemos documentado este mecanismo en tres condominios del sector de San Miguel de Azapa. La presencia de sales solubles, típica en los sedimentos evaporíticos de la Pampa del Tamarugal que afloran hacia el interior, añade el riesgo de disolución y formación de cavernas internas si el agua de riego percola a través de un relleno insuficientemente compactado.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normas de referencia
NCh1516 Of.79 — Determinación de la densidad in situ por el método del cono de arena, NCh1534/2 Of.79 — Compactación de suelos: Proctor Modificado (referencia de laboratorio), NCh 1516 — Standard Test Method for Density of Soil in Place by the Sand-Cone Method, NCh433.Of1996 Mod.2009 — Diseño sísmico de edificios (exigencia de compactación en rellenos estructurales)
Servicios complementarios
Proctor Modificado (NCh1534/2)
Curva de compactación de referencia en laboratorio con energía modificada, indispensable para calcular el porcentaje de compactación del ensayo de campo.
Control de densidad por reemplazo de agua (NCh1516)
Alternativa al cono de arena para suelos gravosos con bolones, frecuentes en los abanicos aluviales del sector Lluta, donde el orificio irregular impide el uso de arena calibrada.
Densómetro nuclear (NCh 165)
Método expeditivo para grandes superficies de pavimentos, calibrado contra cono de arena cada 10 determinaciones para corregir el efecto de la humedad salina.
CBR in situ (NCh1852)
Ensayo de relación de soporte sobre la subrasante compactada, frecuentemente solicitado por la Dirección de Vialidad para proyectos de pavimentación en la ruta costera.
Parámetros típicos
Preguntas comunes
¿Qué norma chilena regula el ensayo de cono de arena?
La norma NCh1516 Of.79 establece el procedimiento para determinar la densidad in situ de suelos mediante el método del cono de arena. Esta norma especifica el tipo de arena patrón (Ottawa 20-30), la calibración del equipo y la metodología de cálculo para obtener la densidad húmeda y seca del terreno compactado.
¿Cuánto cuesta un ensayo de densidad con cono de arena en Arica?
El rango de precio por punto de ensayo en la zona de Arica varía entre $49.000 y $66.000, dependiendo del volumen de puntos contratados, la distancia de desplazamiento hasta la obra y si se requiere el informe con la curva de Proctor Modificado de referencia incluida en el mismo documento.
¿En qué tipo de suelos no se recomienda usar el método del cono de arena?
El método no es aplicable en suelos con partículas mayores a 50 mm (bolones), suelos saturados donde el agua fluye hacia el orificio durante la excavación, o suelos con alto contenido de materia orgánica que se desmoronan al extraer la muestra. En esos casos se recomienda el método de reemplazo con agua o densímetro nuclear con calibración específica.
